Drill Cap
适用钻孔径
適用鑽孔徑
|
φ10~φ26
φ10~φ26
φ10~φ26
|
Maximum tapping hole
最大攻牙孔
最大攻牙孔
|
3/4-10UNC
3/4-10UNC
3/4-10UNC
|
Maximum clamping diameter
最大夹持外径
最大夾持外徑
|
OD.300mm
OD.300mm
OD.300mm
|
CNC indexing plate
数控分度盘
數控分度盤
|
Minimum scale Division 0.01 degree
最小分度0.01度
最小分度0.01度
|
High Speed Spindle
高速主轴头
高速主軸頭
|
BT40 / 6000 RPM
最高转速 6000 RPM
最高轉速 6000 RPM
|
Automatic Tool Changer
刀库
刀庫
|
16
16支刀把,ATC交换臂
16支刀把,ATC交換臂
|
Slides
行程
滑台行程
|
300mm~450mm
300mm~450mm
300mm~450mm
|
Motor
电动机
電動機
|
In all 12KW
共12.5KW
共12KW
|
Chuck
夹紧方式
夾緊方式
|

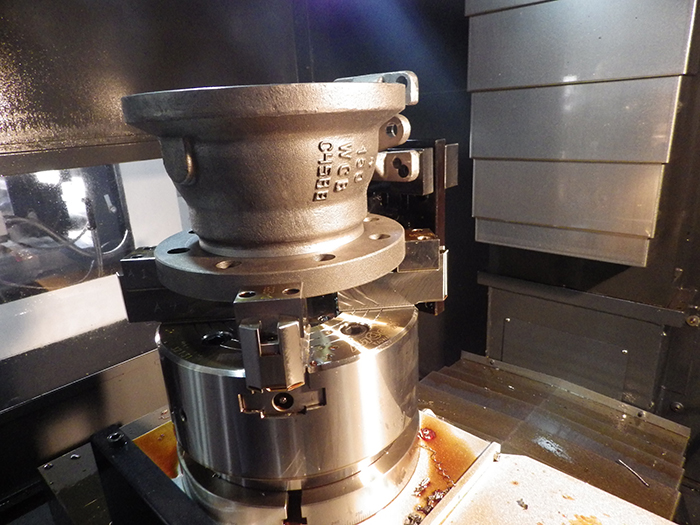

Four-jaw hydraulic Chuck, the maximum clamping diameter 300 mm
四爪油压卡盘,最大夹持径300mm
四爪油壓卡盤,最大夾持徑300mm
|
Hydraulic Unit
油压单元
油壓單元
|
Hydraulic pump 1.5KW
马达1.5KW
馬達1.5KW
|
Controller
控制系统
控制系統
|
CNC Controller
CNC控制器
CNC控制器
|
Cooling Unit
冷却单元
冷卻單元
|
Water immersion pump
高压水邦浦
高壓水邦浦
|
Chip equipment
排屑方式:铁屑输送机
排屑方式:鐵屑輸送機
|
Chip conveyor
1/4 HP 凸板链轮
1/4 HP 凸板鏈輪
|
Machine dimension L*W*H
机械尺寸 L*W*H
機械尺寸 L*W*H
|
2.8M*2.1M*2.8M
2.8M*2.1M*2.8M
2.8M*2.1M*2.8M
|
Machine weight
总重量
總重量
|
5,500 KGS
約 5,500 KGS
約 5,500 KGS
|
